BTL音頻功率放大器TDF8554J的特性優勢及應用

NXP公司的TDF8554J集成的英文了多個電壓穩壓器狀語從句：兩個功率開關的I2C總線控制的4X45W功率音頻放大器。放大器採用基於SOI的BCD工藝，採用互補的DMOS輸出級，具有大輸出信號和完美的聲音質量。器件工作電壓可低至6V，I2C總線模式（3.3V和5V兼容），能驅動2歐姆或4歐姆負載，揚聲器故障檢測，增益增益（26 dB和16 dB），主要用在汽車音頻系統。本文介紹了TDF8554J主要特性和優勢，方框圖，地線損耗和VP測量損耗電路圖，測量以及應用狀語從句：電路圖產品與PCB元件佈局圖。

TDF8554J是新一代互補四路橋式負載（BTL）音頻功率放大器之一，具有完整的I2C總線控制的診斷功能，多個穩壓器和兩個用於汽車應用的電源開關。

TDF8554J可以在低至6 V的電池電壓下工作，從而使該放大器適合於停車/啓動汽車操作。該放大器在基於絕緣體硅（SOI）的BCD工藝中使用互補的DMOS輸出級。DMOS輸出級可確保具有完美音質的高功率輸出信號。基於SOI的BCD工藝確保了一個穩健的放大器，在其中不會發生閂鎖，四個獨立通道之間的隔離良好，每個組件都隔離了，並且沒有基板電流。

多重穩壓器包括四個可編程穩壓器，一個備用穩壓器和兩個電源開關。

TDF8554J與先前的TDA8589XJ在軟和硬件方面向下兼容。

TDF8554J包括一些特性，例如停止/啓動車的可選欠壓，可以通過附加的I2C總線指令字節進行選擇。如果未發送這些額外的字節，則TDF8554J具有與其前身IPAS TDA8589XJ相同的功能。

TDF8554J的主要特性和優勢：

放大器

停車/起步準備就緒：在發動機啓動期間，電池電壓低至6 V時仍可運轉，而不會聽見干擾。I2C

總線模式（兼容3.3 V和5 V）

可以驅動2個歐姆或4歐姆負載

揚聲器故障檢測

with帶有負載檢測的啓動診斷：開路，短路，存在；過濾後用於門碰和顫動繼電器

低電流和高電流模式下的交流負載（高音揚聲器）檢測

after啓動後的增益選擇而不會產生聽覺干擾

可編程增益（26 dB和16 dB），可為前後聲道獨立編程

線路驅動器模式（16 dB和中止電壓0.25VP用於停車/啓動汽車）

clip可編程的削波檢測：2％，5％或10％

可編程的熱預警

如果調節器的温度保護已激活，則放大器在調節器關閉之前將靜音

接地丟失並打開VP安全開關（帶150m串聯阻抗，最大電源去耦電容為2200F）

所有放大器輸出對地，電源電壓和負載兩端的

短路保護（與通道無關）所有引腳對地短路保護

降低温度控制的增益，以防止高結温時出現音頻孔

可編程的低電池電壓檢測功能，使最低7.5 V或6 V電池電壓運行operation

過壓保護（負載突降安全至VP = 50 V）和過壓預保護16 V時發出警告

偏移檢測

多個穩壓器

for幾乎任何帶有輸出電容器的穩壓器都具有良好的穩定性

五個穩壓器（微控制器，顯示器，音頻處理器，機械數字和機械驅動器）

I2C總線控制

穩壓器的可選輸出電壓1、4和

5低壓差PNP輸出級

高電源電壓紋波抑制

所有調節器的噪聲低

兩個電源開關（天線開關和放大器開關）

dump在負載突降和熱關

斷期間可操作備用調節器（微控制器電源）待機電流低（僅可調節器2工作）regulator調節器2的

備用功能

保護

如果連接至電池電壓反向，所有調節器電壓都將為零

如果電源線短路，則能夠承受高達18 V的輸出電壓

熱保護，避免熱擊穿

負載突降保護

調節器輸出受到直流短路保護接地或電源電壓

所有調節器均受折返電流限制

保護電源開關免受接地損失

圖1。TDF8554J矩形圖

圖2。TDF8554J地線損耗測量電路圖

圖2。TDF8554J VP損耗測量電路圖

圖4。TDF8554J測量和應用電路圖

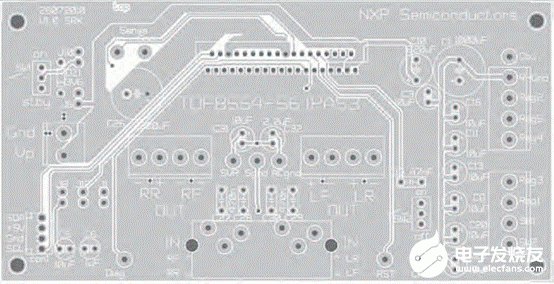

圖5。TDF8554J PCB元件佈局圖（頂部）
